01. | ATC刀库可装最大φ245mm的刀具(在两侧无刀的情况下)。 |
02. | 强劲的主轴和宽大的工作台(1200x550mm)由结实的立柱和床身支持，X轴行程为1100mm，适合加工较长工件。 |
03. | 刀库与加工区域分隔开来，刀库内刀具不会粘附切屑。 |
04. | 主轴头内配备冷却系统，有效控制热变位。 |
05. | 使用方便的操作面板可旋转至120度。开关和按钮按功能区分，合理分布在操作面板上，用以提高工作效率。 |

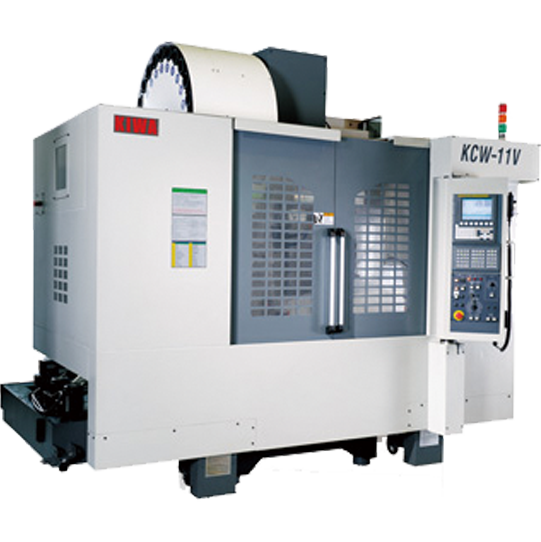

| 项目 | KCW-11V | ||
| 工作范围 | 行程（X/Y/Z) | 1,100/550/510 mm | |
| 主轴端至工作台面 | 140-650 mm | ||
| 主轴中心至立柱 | 585 mm | ||
| 地面至工作台面 | 970 mm | ||
| 主轴 | 主轴锥度 | 7/24 Taper NT No.50 | |
| 主轴最高转速 | 6,000min-1（OP.10,000min-1) | ||
| 主轴功率 | 11/15KW | ||
| 工作台 | 工作台尺寸 | 1,200 x 550 mm | |
| 台面形状 | 5-18mm,间距100mmT型槽 | ||
| 台面承重 | 800kg | ||
| 刀库 | 换刀形式 | 机械手换刀 | |
| 刀柄形式 | MAS BT50 | ||
| 刀具容量 | 24T(OP.30T) | ||
| 最大刀具直径（相邻满/空） | φ120mm/φ245mm | ||
| 最大刀具长度 | 350mm | ||
| 最大刀具重量 | 20kg | ||
| 换刀时间 T-T/C-C | 2.5/4.5 秒 | ||
| 移动速度 | 快移速度 | X/Y:48,000 Z:36,000mm/min | |
| 进给速度 | 30,000mm/min | ||
| 机床尺寸 | 占地面积（不含排屑器） | 2,900 x 3,020 mm | |
| 机床重量 | 9,000kg | ||
| 控制系统 | FANUC 0i-MF Plus | ||
